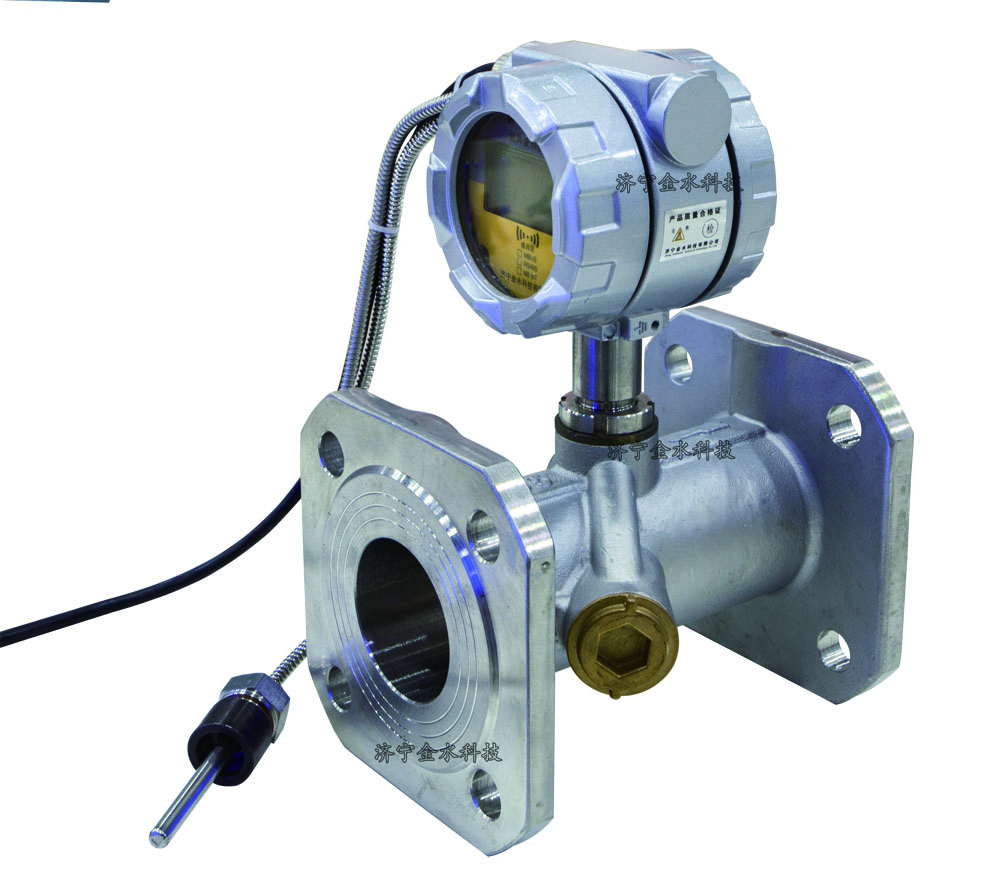

大口徑熱量表

供熱產品 | 2024年2月4日

u??內置大容量DC 3.6V電池，可選AC220V或DC24V外部供電方式；

u??采用超聲測流技術，計量精準；

u??支持供水和回水兩種安裝位置，可任意角度安裝；

u??防護等級IP68；

u??積分儀0°~360°范圍內旋轉，方便用戶不同角度讀數；

u??支持光學接口、RS485、M-Bus、無線（NB-IoT）等通訊方式；

u??支持CJ/T 188、MODBUS RTU及EN 1434等通訊協議；

u??可外接獨立顯示表頭，適用于復雜的安裝環境；

u??執行標準GB/T32224-2015 《熱量表》。

QQ客服關注微信

u 內置大容量DC 3.6V電池，可選AC220V或DC24V外部供電方式；

u 采用超聲測流技術，計量精準；

u 支持供水和回水兩種安裝位置，可任意角度安裝；

u 防護等級IP68；

u 積分儀0°~360°范圍內旋轉，方便用戶不同角度讀數；

u 支持光學接口、RS485、M-Bus、無線（NB-IoT）等通訊方式；

u 支持CJ/T 188、MODBUS RTU及EN 1434等通訊協議；

u 可外接獨立顯示表頭，適用于復雜的安裝環境；

u 執行標準GB/T32224-2015 《熱量表》。

大口徑熱量表規格型號

技術參數

公稱直徑	最小流量q_i(m3/h)	最大流量q_s(m3/h)	常用流量q_p(m3/h）	基表長度	法蘭外徑	螺栓孔中心圓直徑	連接螺栓
50	0.15	30	15	200	165	125	4×M16
65	0.25	50	25	200	185	145	4×M16
80	0.4	80	40	225	200	160	8×M16
100	0.6	120	60	250	220	180	8×M16
125	1	200	100	250	250	210	8×M16
150	1.5	300	150	300	285	240	8×M20
200	2.5	500	250	350	340	295	12×M20
250	4	800	400	450	405	355	12×M24
300	6	1200	600	500	460	410	12×M24

管材		鑄鐵或不銹鋼
溫度范圍（℃）		2~150
溫差范圍（K）		3~70
最小配對溫度誤差（℃）		±0.1
最大允許工作壓力（MPa）		1.6
準確度等級		2級
常用流量：最小流量qp/qi		100:1或50：1
聲道		單聲道、雙聲道可選
溫度傳感器類型		PT1000
防護等級		IP68
工作電源		ER26500H高容量電池（可連續工作10年以上）
工作環境		A類（5～55）℃ / B類（-25～55）℃/ D類（-25～55）℃可選
通訊類型		M-BUS/RS485，光電接口
顯示器及主要顯示內容		8位數字表地址號
		累計熱量GJ或MJ、熱功率kW
		瞬時流量m3/h。累計流量m3/h、進水溫度℃、回水溫度℃、溫差℃
		日期：年/月/日、時鐘：時/分/秒
溫度傳感器信號線長度		1.5米（可根據要求延長）
外接顯示表頭		默認無（可選裝）
外掛顯示表頭引線		4米（可根據要求延長）
安裝位置		供水管路
